您現在的位置：首頁 > 產品展示 > WU,XU系列吸油過濾器
WU,XU系列吸油過濾器屬于粗過濾器，一般安裝在油泵的吸油口處，用以保護油泵避免吸入較大的機械雜質。該過濾器結構簡單，通油能力大阻力小，并設有管式、法蘭式連接，分網式、線隙式兩種。

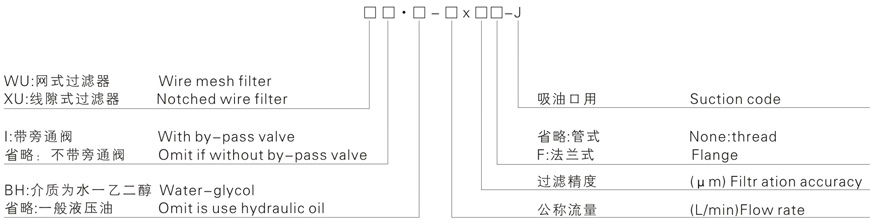

型號說明
| 型號 Model |
通徑 Dia.(mm) |
公稱流量 Flow(L/min) |
原始?jí)毫p失 Initial △P(MPa) |
過濾精度 Filtr.(μm) |
旁通閥開啟壓力 By-pass valve setting(MPa) |
連接方式 Connecting |
| W/X U-16×*-J | 12 | 16 | ≤0.01 | 80 100 180 (僅WU) |
- | 管式 Thread |
| W/X U-25×*-J | 15 | 25 | 0.02 | |||
| W/X U-40×*-J | 20 | 40 | ||||
| W/X U-63×*-J | 25 | 63 | ||||
| W/X U-100×*-J | 32 | 100 | ||||
| W/X U-160×*-J | 40 | 160 | ||||
| W/X U-250×*F-J | 50 | 250 | ||||
| W/X U-225×*F-J | 50 | 225 | 法蘭式 Flange | |||
| W/X U-400×*F-J | 65 | 400 | ||||
| W/X U-630×*F-J | 80 | 630 | ||||
| W/X U-800×*G-J | 63 | 800 | 管式 Thread | |||
| WU-1000×*G-J | 76 | 1000 | ||||
| 注：*為過濾精度，若使用介質為水一乙二醇。帶旁通閥。公稱流量100L/min，過濾精度80μm，帶則過濾器型號為：WUI·BH-100×*-J | ||||||

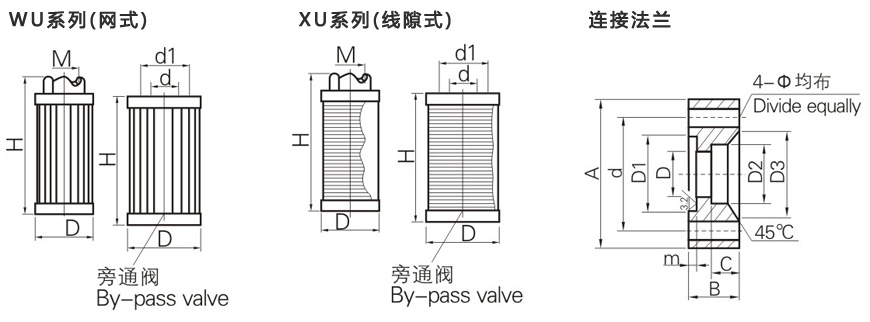

連接尺寸圖及其說明
1，WU系列(網式)
| 型號Model | 尺寸Size(mm) | |||
| H | D | M(d) | d1 | |
| WU-16×*-J | 84 | Ф35 | M18×1.5 | - |
| WU-25×*-J | 104 | Ф43 | M22×1.5 | - |
| WU-40×*-J | 124 | M27×2 | - | |
| WU-63×*-J | 103 | Ф70 | M33×2 | - |
| WU-100×*-J | 153 | M42×2 | - | |
| WU-160×*-J | 200 | Ф82 | M48×2 | - |
| WU-225×*G-J | 165 | Ф150 | G2 | - |
| WU-250×*F-J | 182 | Ф88 | Ф50 | Ф74 |
| WU-400×*F-J | 229 | Ф105 | Ф65 | Ф93 |
| WU-630×*F-J | 281 | Ф118 | Ф80 | Ф104 |
| WU-800×*G-J | 340 | Ф150 | G1 1/2" | - |
| WU-1000×*G-J | 430 | Ф150 | G3 | - |
2, xu系列(線隙式)
| 型號Model | 尺寸Size(mm) | |||
| H | D | M(d) | d1 | |
| XU-6×*-J | 73 | Ф56 | M18×1.5 | |
| XU-10×*-J | 104 | |||
| XU-16×*-J | 158 | |||
| XU-25×*-J | 125 | Ф75 | M22×1.5 | |
| XU-40×*-J | 198 | M27×2 | ||
| XU-63×*-J | 186 | Ф99 | M33×2 | |
| XU-100×*-J | 288 | M42×2 | ||
| XU-160×*-J | 368 | Ф118 | M48×2 | |
| XU-250×*F-J | 422 | Ф162 | Ф50 | Ф74 |
| XU-400×*F-J | 491 | Ф222 | Ф65 | Ф93 |
| XU-630×*F-J | 659 | Ф252 | Ф80 | Ф104 |
3，連接法蘭，請用戶參照下列尺寸加工
| 型號 Model |
尺寸Size(mm) | 法蘭用 “0”形圈 |
法蘭用螺釘 (四只) |
|||||||||
| A | B | C | D | D1+0.06/0 | D2+0.2/0 | D3 | d | E0/-0.1 | 4-Ф | |||
| WU-250×*F-J | Ф86 | 15 | 9 | Ф50 | Ф60 | Ф54 | Ф60 | Ф74 | 2.4 | 6.7 | Ф60×3.1 | M6×25 |
| XU-250×*F-J | ||||||||||||
| WU-400×*F-J | Ф105 | Ф65 | Ф75 | Ф70 | Ф76 | Ф93 | Ф75×3.1 | |||||
| XU-400×*F-J | ||||||||||||
| WU-630×*F-J | Ф118 | Ф80 | Ф90 | Ф85 | Ф91 | Ф104 | Ф90×3.1 | |||||
| XU-630×*F-J | ||||||||||||
